メカニストは小型粉砕機から大型プラント粉砕機
開発・設計・構造解析から製造・販売までのソリューションメーカーです

メカニストは、粉砕機のソリューションメーカーとして誕生しました!

CC-M1外観
CC-M1

カッタークラッシャー

カッタークラッシャーは、固定刃と回転刃によるせん断力で原料を粉砕します。特に回転刃においては、かぎ状に成型された鋭利なカッター刃形状で大きなせん断力を生み粉砕します。粉砕された粉体は、下部にあるフィルタースクリーンで整粒され回収ホッパーへ搬出されます。

<特 長>

  • 粉砕刃は、せん断角度により大きなせん断力を生みます。
  • 供給ホッパーに施された2層の防音機構により、静音に稼働します。
  • 粉砕室内の構造デザインにより効率的に粉砕します。
  • 微粉砕プロセスの前処理機に最適です。
  • 回収ホッパーは、可搬式で簡単に搬出できます。
  • 貯槽タンク、バグフィルター等との組合せにより高効率に回収できます。
  • キャスター付きで簡単に移動できます。
  • カッター刃とスクリーンは簡単に分解・清掃できます。

<適 用>

  • ウコン ハーブ など食品向き
  • 木片 樹皮 樹脂 プラスチック ゴム フィルム ガラス 紙類 繊維 皮革 などリサイクリング向き

<仕 様>

型 式 動 力
(HP)
寸法
(L×W×H (mm))
固定刃数
(枚)
回転刃数
(枚)
処理量
(kg/hr)
CC-M1 2 750×600×1200 2 6 20 - 50
CC-M2 3 750×650×1200 2 6 60 - 100
CC-M3 5 1150×680×1320 2 6 150 - 300
CC-M4 7.5 1300×790×1450 2 6 200 - 400
CC-M5 10 1300×840×1450 2 6 250 - 400
CC-M6 15 1550×940×1760 2 6 300 - 600
CC-M7 20 1550×990×1760 2 6 400 - 700
CC-M8 30 1650×1090×1760 4 9 500 - 900
CC-M9 40 1800×1400×2000 4 9 600 - 1000
CC-M10 50 1800×1500×2000 4 9 600 - 1200

 ※(注意)処理量:粉砕物の材料特性による。

  • カッタークラッシャー粉砕室下部(スクリーン)

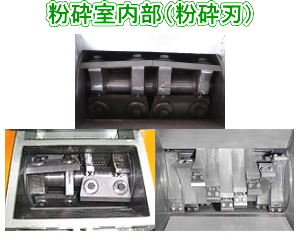

  • カッタークラッシャー粉砕室内部(粉砕刃)
TOPへ戻る ▲

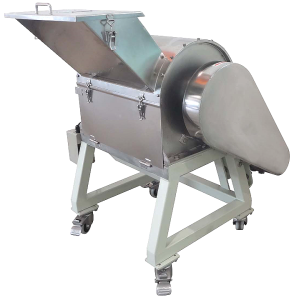

CM-M1外観
CM-M1

クラムメーカー

クラムメーカーは、丸鋸状ギザ刃による研削力で原料を粉砕します。粉砕された粉体は、下部にあるフィルタースクリーンから搬出されます。メッシュサイズの異なるフィルタースクリーンを交換することにより、粒径をコントロールすることができます。

<特 長>

  • サニタリー仕様と清潔で食品向きです。
  • 粉砕室内部のブレードが、S字形状デザインされているため、デッドスペースがなく完全に粉砕できます。
  • 粉砕物のダマを防止するため、低速回転により粉砕します。
  • 低速回転による粉砕のため、発熱が少なく品質を損ないません。

<適 用>

  • 製パン トースト 製菓子 クッキー など食品向き

<仕 様>

型 式 動 力
(HP (kW))
寸法
(L×W×H (mm))
処理量
(kg/hr)
CM-M1 1(0.75) 700×700×1000 30 - 40
CM-M2 7 1/2(5.5) 1800×1200×1885 250 - 300

 ※(注意)処理量:粉砕物の材料特性による。

  • クラムメーカー粉砕室内部(粉砕刃)
  • クラムメーカースクリーン
TOPへ戻る ▲

KC-M2外観
KC-M2

ノッククラッシャー

ノッククラッシャーは、高速回転する粉砕刃による衝撃力と破断力により原料を粉砕します。粗粉は遠心力により、より大きな衝撃力を受ける外周に移動し粉砕されます。粉砕刃をスウィング方式とすることで大きな原料に対しても粉砕効果を維持します。

<特 長>


  • 粉砕物に合わせて粉砕刃を多様に交換できます。
  • 粘着性材料や繊維性材料に対応しています。
  • 鉱石/鉱物のような硬い原料の粉砕にも対応しています。

<適 用>

  • 広範な食品向き
  • 銅 石膏 鉱石/鉱物 染料 樹脂 など化学材料向き
  • PCボード プラスチック ガラス繊維 などリサイクリング向き

<仕 様>

型 式 動 力
(HP (kW))
回転速度
(rpm)
寸法
(L×W×H (mm))
処理量
(kg/hr)
KC-M1 2 3500 630×360×680 20 - 50
KC-M2 5 3500 750×450×840 40 - 100
KC-M3 7 1/2 3200 900×540×900 80 - 200
KC-M4 10 3200 1000×660×1120 150 - 400
KC-M5 15 3000 1250×700×1300 300 - 800
KC-M6 20 3000 1300×750×1400 600 - 1500
KC-M7 30-40 2800 1450×930×1690 1200 - 3000

 ※(注意)処理量:粉砕物の材料特性による。

  • ノッククラッシャー粉砕室内部
  • ノッククラッシャー粉砕刃
TOPへ戻る ▲

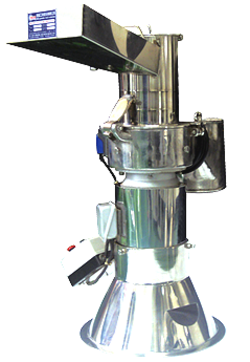

IV-M1外観
IV-M1

インパクトVプロセッサー

インパクトVプロセッサーは、粉砕原料をスイング式のハンマー刃の衝撃力と波形形状の壁面への衝突力で効率良く粉砕します。粉砕刃は、超鋼製であるため、鉱石/鉱物のような硬い原料の粉砕も可能です。インパクトVプロセッサー1台で粗粉砕から微粉砕まで可能です。 フィルタースクリーンの着脱も非常に簡単に6種のフィルタースクリーンを交換することにより、粒径をコントロールすることができます。安全機能として、粉砕室の蓋が開いていると通電を遮断する安全スイッチを搭載した仕様です。広範な食品、化学材料、リサイクリング材料などの粉砕に適しています。
付属品に、フィルタースクリーン6種(目開き:0.4~12mm)と、バグフィルター一式をご用意しております。

<特 長>

  • 粗粉砕から微粉砕まで粒径コントロール可能です。
  • 鉱石/鉱物のような硬い原料の粉砕にも対応しています。
  • スクリューフィーダー、ブロワーと組合せることで、高効率な連続運転で大量処理可能です。
  • 安全運転のための安全スイッチ機能を搭載しています。
  • ハンマー刃と波形壁面は簡単に分解・清掃できます。

<適 用>

  • ハーブ 豆類 など食品向き
  • グラファイト 鉱石/鉱物 飼料 樹脂 など化学材料向き
  • PCボード プラスチック ガラス繊維 汎用材料 などリサイクリング向き

<仕 様>

型 式 動 力
(HP)
寸法
(L×W×H (mm))
処理量
(kg/hr)
IV-M1 2-3 640×450×960 20 - 80
IV-M2 5-7 1/2 920×620×1100 50 - 200
IV-M3 10-15 1070×630×1170 80 - 300

 ※(注意)処理量:粉砕物の材料特性による。

  • インパクトVプロセッサー粉砕室内部
  • インパクトVプロセッサー粉砕室内部(スクリーン)
TOPへ戻る ▲

TC-M3外観
TC-M3

ターボクラッシャー

ターボクラッシャーは、衝撃力、せん断力の他、粉砕刃(ブレード)後部の超高速渦流により生じる高周波圧力振動の効果により、脆性材料、粘弾性材料や繊維性材料の原料を粉砕します。
さらに粉砕時に生じる温度上昇が低いため弱熱性材料などの粉砕に適しています。

<特 長>

  • 内部スクリーンがなくシンプルな構造です。
  • 粉砕プロセスは超高速渦流により粉砕が進行するため、粉砕物との接触が少なく摩耗がほとんどありません。
  • ブレードの取付変更が可能な仕様です。
  • 振動フィーダーやブロワーと組合せることで、高効率な連続運転で大量処理可能です。
  • 自動式のカバー開閉により簡単に洗浄、メンテナンスが可能です。
  • 密閉構造のため、粉塵の発生がありません。

<粉砕物の粒度調整>

  • 供給量:供給速度の調整
  • 風量:エアー吸入ゲートの開閉調整による風量調整
  • ブレード:ブレードの変更
  • ロータ段数:ロータ及びブレードの数量変更
  • クリアランス:内壁とブレードのクリアランスを調整
  • 回転数:回転数を上昇させると、粉砕粒度は小さく、粒度分布はシャープになる

<適 用>

食品材料 化学材料 リサイクリング
米 寒天 紅藻 健康食品
麦 とうもろこし 米ぬか
砂糖 塩 生姜 こんにゃく
香辛料 えんどう豆 魚粉
ポリエチレン AS 添加剤 生石灰 石炭
ポリウレタン 石膏 酸化チタン 竹炭 肥料
カーボンブラック 粉体塗料 酸化銅 活性炭
グラファイト 樹脂 染料 顔料 鉱石/鉱物
電子材料 樹皮 ゴム 発泡成形品
PCボード プラスチック 靴廃材
木屑 紙 スポンジ材料 皮革材料
ガラス繊維 ICボード 汎用材料

<仕 様>

型 式 動 力
(HP)
回転速度
(rpm)
粉砕室内径
(mm)
排気量
(m 3/min)
処理能力比
TC-M1 15-20 4000-8000 250 5-10 0.3-0.4
TC-M2 40-50 2500-4500 400 10-20 1
TC-M3 60-75 1750-3000 600 15-30 2
TC-M4 100-125 1500-2200 800 20-40 3-4
TC-M5 100-150 1200-2000 1000 40-70 5-6

 ※(注意)処理量:粉砕物の材料特性による。

  • ターボクラッシャー粉砕室内部
TOPへ戻る ▲

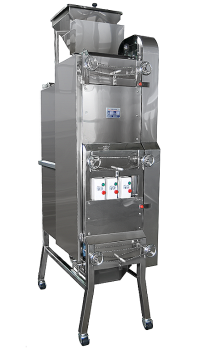

SC-M3外観
SC-M3

セサミクラッシャー

セサミクラッシャーは、油分のあるゴマなどを粉砕するために独自の粉砕機構を有しております。粉砕刃を有する粉砕機と違い、ローラにより押し潰して粉砕するため、粉砕による発熱が全くなく品質を損ないません。最大3層からなる3段式は、粉砕の処理時間を短縮し、一度の粉砕で理想的な粉砕品質を得ることができます。

<特 長>

  • サニタリー仕様と清潔で食品向きです。
  • 胡麻などの油性材料を粉末状に粉砕できます。
  • 粉砕機内部にあるローラにより押し潰し粉砕するので、発熱による品質劣化が全くありません。
  • ローラの間隔は、粉砕原料に合せて調整できるので粒度調整が可能です。
  • 静音、高効率なモーターを搭載しています。

<適 用>

  • ゴマ 種子 穀物 など食品向き
  • 固形樹脂ペレットへの適用可能

<仕 様>

型 式 動 力
(HP (kW))
寸 法
(L×W×H (mm))
処理量
(kg/hr)
質 量
(kg)
SC-M1 1(0.75) 830×640×1330 250 150
SC-M2 2(1.5) 1180×685×1890 250 260
SC-M3 3(2.2) 1220×700×2580 250 360

 ※(注意)処理量:粉砕物の材料特性による。

TOPへ戻る ▲

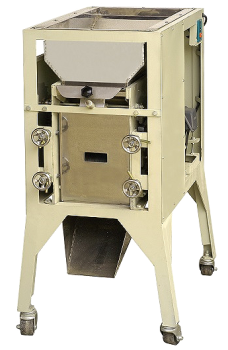

NC-M1外観
NC-M1

ナッツクラッシャー

ナッツクラッシャーは、大きいサイズのピーナッツ、クルミや栗を粉砕するために適しています。粉砕刃を有する粉砕機と違い、セサミクラッシャー同様にローラにより押し潰して粉砕するため、粉砕による発熱が全くなく品質を損ないません。セサミクラッシャーとの違いは、含油量によりローラ形状を変えています。メカニズムは、2段階方式です。第1段階では、粉砕ローラは大きなサイズの原料を小さなペレット状に粗粉砕します。第2段階では、粗粉砕されたペレットを粉末化にします。

<特 長>

  • 標準型と処理量増加型をご用意しております。
  • 処理量増加型は、標準型に比べて2倍の処理量があります。
  • 粉砕機内部にあるローラにより押し潰し粉砕します。
  • ローラの間隔は、調整可能で、粒度調整が可能です。

<適 用>

  • ピーナッツ クルミ 栗 種子 穀物 など食品向き
  • 固形樹脂ペレットへの適用可能

<仕 様>

型 式 動 力
(HP (kW))
寸 法
(L×W×H (mm))
処理量
(kg/hr)
質 量
(kg)
NC-M1 2(1.5) 770×520×1000 250 150

 ※(注意)処理量:粉砕物の材料特性による。

TOPへ戻る ▲

ディスククラッシャー

ディスククラッシャーは、原料供給ホッパーから粉砕室に供給された原料をピン刃が取付れられたロータとステータの衝撃力とせん断力によって粉砕します。粉砕物はフィルタースクリーンを通過するまで粉砕されます。フィルタースクリーンを通過した粉体は、排出ホッパーから排出されます。

画像にマウスを合わせると商品写真が変わります。

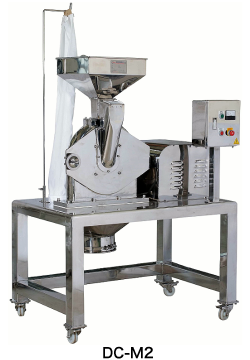

DC-M2外観

<特 長>

  • 標準型とスクリーンレス型をご用意しております。
  • 高含油材料/高付着性材料を除く広範な材料の粉砕に適しています。
  • 構造が堅牢で耐久性に優れています。
  • スクリューフィーダーやブロワーと組合せることで、高効率な連続運転で大量処理可能です。
  • 部品交換を簡単にでき、分解・清掃も簡単にできます。

<適 用>

食品材料 化学材料 医薬品
乾燥野菜 豆 胡椒 海藻 塩
健康食品 ガーリック 麦 砂糖
カレー粉 ウコン 香辛料 米
顔料 染料 洗剤 酸化鉄 石膏 硫黄
 セラミック 炭化カルシウム 活性炭
 鉱石/鉱物 石炭 化工品類 除草剤
多糖類 抗生物質 酵母
 漢方薬 医薬品類 錠剤
 紅藻 コラーゲン 薬品

<仕 様>

適 用 型 式 動 力
(HP)
回転速度
(rpm)
寸 法
(L×W×H (mm))
処理量
(kg/hr)
食品/化学
(標準型)
DC-M1 2 3500 500×560×1300 20-50
DC-M2 5-7 1/2 3500 1100×700×1550 80-250
DC-M3 7 1/2-10 3000 1200×800×1750 100-300
DC-M4 15-20 2900 1500×900×2200 150-500
DC-M5 30-40 2800 1700×1000×2400 300-900
DC-M6 50-60 2700 1900×1300×2900 500-2000
化粧品 DC-M4C 7 1/2 3500 1000×860×1200 200-300
医薬品 DC-M3M 5-7 1/2 5000-7500 1000×600×1400 100-200
DC-M4M 7 1/2-10 4500-6500 1100×700×1500 200-300
食品/化学
(スクリーンレス型)
DC-M11 10 5000-7500 1000×650×1500 80-150
DC-M12 15 4500-6500 1200×850×1750 120-250

 ※(注意)処理量:粉砕物の材料特性による。

  • ディスククラッシャー粉砕刃(食品向き)
    回転刃       固定刃
  • ディスククラッシャー粉砕刃(脆性材料向き)
    回転刃       固定刃
  • ディスククラッシャー粉砕刃(医薬品向き)
    回転刃       固定刃
TOPへ戻る ▲

RS-M1外観
RS-M1

レボシフター

レボシフターは、回転方式による回転ふるい機です。粉砕原料に圧力を与えることなくシリンダーに沿って螺旋状に遠心ブレードに運びます。スクリーンは柔軟に自由振動し、目詰まりを自動的に払い落とします。ウィングはスクリーンに接触しておらず、原料をソフトにほぐします。スクリーンを通過しない粗粉は、前方の排出口に進み微粉と分離されます。

<特 長>

  • 凝集性材料や静電気を帯びやすい材料に適しています。
  • 回転するウィングとスクリーンにより生じる気流と遠心力により、効率的にふるい分けできます。
  • 回転式なので目詰まりしにくく、効率的にふるい分けできます。
  • 密閉構造のため、粉塵の発生がありません。
  • 振動式ふるいと違い振動がほとんどありません。

<適 用>

  • 米澱粉 穀物粉 調味料 香辛料 など食品向き
  • 顔料 染料 プラスチック 鉱石/鉱物 など化学材料向き
  • 漢方薬 コラーゲン 薬草 など医薬品向き
  • ガラス繊維 殻 リサイクル材料 汎用材料などリサイクリング向き

<仕 様>

型 式 動 力
(HP (kW))
寸 法
(L×W×H (mm))
篩面直径
(mm)
RS-M1 3(2.2) 1893×420×763 φ185
RS-M2 5(3.7) 2216×490×868 φ254
TOPへ戻る ▲

バイブセパレーター

バイブセパレーターは、振動方式による振動ふるい機です。乾式、湿式原料に対応していますので、広範な粉粒体に適応できます。最大3段式のふるい構成にすることにより、効率よくふるい分けできます。分級する原料に合せて、ふるい上での運動を変えることができます。

画像にマウスを合わせると商品写真が変わります。

VS-M500-2外観

<特 長>

  • 乾式、湿式原料に対応しており、効率よくふるい分けできます。
  • 篩を多段式にすることにより、効率よくふるい分けできます。
  • ふるい上における原料の運動は、原料に適した運動に変更できます。
  • 粉塵の飛散はありません。
  • クランプの脱着で簡単にスクリーン交換できます。

<適 用>

  • コーヒー粉末 米澱粉 調味料 など食品向き
  • 顔料 染料 塗料 鉱石/鉱物 など化学材料向き
  • ガラス繊維 木屑 殻 などリサイクリング向き

<仕 様>

型 式 動 力
(HP)
寸 法
(L×W×H (mm))
篩面直径
(mm)
篩段数
(段)
質 量
(kg)
VS-M500-1 3/4 500×500×620 φ460 1 105
VS-M500-2 3/4 500×500×740 φ460 2 135
VS-M500-3 3/4 500×500×860 φ460 3 165
VS-M600-1 1 600×600×710 φ550 1 135
VS-M600-2 1 600×600×880 φ550 2 155
VS-M600-3 1 600×600×1010 φ550 3 165
VS-M800-1 1 920×920×710 φ760 1 175
VS-M800-2 1 920×920×930 φ760 2 225
VS-M800-3 1 920×920×1080 φ760 3 275
VS-M1000-1 2 1180×1180×780 φ930 1 287
VS-M1000-2 2 1180×1180×930 φ930 2 359
VS-M1000-3 2 1180×1180×1080 φ930 3 428
VS-M1200-1 2 1/2 1380×1380×780 φ1150 1 358
VS-M1200-2 2 1/2 1380×1380×1140 φ1150 2 488
VS-M1200-3 2 1/2 1380×1380×1380 φ1150 3 593
VS-M1500-1 3 1680×1680×1080 φ1358 1 638
VS-M1500-2 3 1680×1680×1260 φ1358 2 792
VS-M1500-3 3 1680×1680×1420 φ1358 3 944
